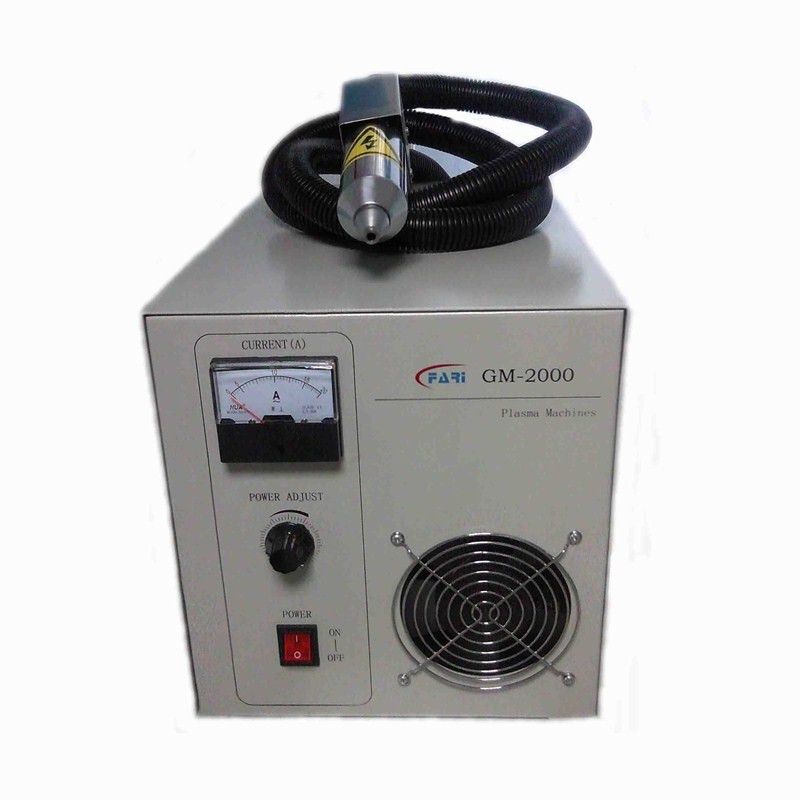

LED封裝等離子表面處理設備plasma產品介紹：

上海軒儀儀器供應的LED封裝等離子表面處理設備plasma也叫等離子表面處理設備，等離子表面打磨機，等離子處理器等。上海LED封裝等離子表面處理設備plasma能夠?qū)Ω鞣N材料的表面進行清洗、活化和涂層，達到徹底清理或改性而不破壞物體表面的效果。

等離子清洗在LED封裝工藝中的應用,在以下幾個方面,等離子清洗機

點銀膠前：基板上的污染物會導致銀膠呈圓球狀，不利于芯片粘貼，而且輕易造成芯片手工刺片時損傷，使用射頻等離子清洗可以使工件表面粗糙度及親水性大大進步，有利于銀膠平展及芯片粘貼，同時可大大節省銀膠的使用量，降低本錢。
  引線鍵合前：芯片粘貼到基板上后，經過高溫固化，其上存在的污染物可能包含有微顆粒及氧化物等，這些污染物從物理和化學反應使引線與芯片及基板之間焊接不完全或粘附性差，造成鍵合強度不夠。在引線鍵合前進行射頻等離子清洗，會明顯進步其表面活性，從而進步鍵合強度及鍵合引線的拉力均勻性。鍵合刀頭的壓力可以較低（有污染物時，鍵合頭要穿透污染物，需要較大的壓力），有些情況下，鍵合的溫度也可以降低，因而進步產量，降低本錢。
  LED封膠前：在LED注環氧膠過程中，污染物會導致氣泡的成泡率偏高，從而導致產品質量及使用壽命低下，所以，避免封膠過程中形成氣泡同樣是人們關注的題目。通過射頻等離子清洗后，芯片與基板會更加緊密的和膠體相結合，氣泡的形成將大大減少，同時也將明顯進步散熱率及光的出射率。

上海軒儀儀器為您提供：
1、優質的售前服務：我們保證所有產品均為我們工廠自己生產，根據客戶的需求，推薦性價比最高的產品及配置，提供相關的技術咨詢，報出合理的價格，同客戶洽談、協商，并簽定合同。
2、完善的售后服務：產品保修一年，在保修期內，除人為損壞之外所產生的零件成本費、運費均由我們上海軒儀儀器負責，終身跟蹤服務。常年供應各種零配件和耗材。用戶在使用過程中，如遇到的各種操作及技術故障問題，可隨時通過電話、傳真或E-mail等形式及時與我公司取得聯系，我們的工作人員將以熱情、周到的服務給您解答！
3、免費打樣服務：可提供免費打樣服務，歡迎前來試樣！
